بيت
>
منتجات
>
نظام إدارة البطارية الحرارية
>
|
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | FQ |
| إصدار الشهادات | IATF16949 |
| رقم الموديل | MPP 01 |

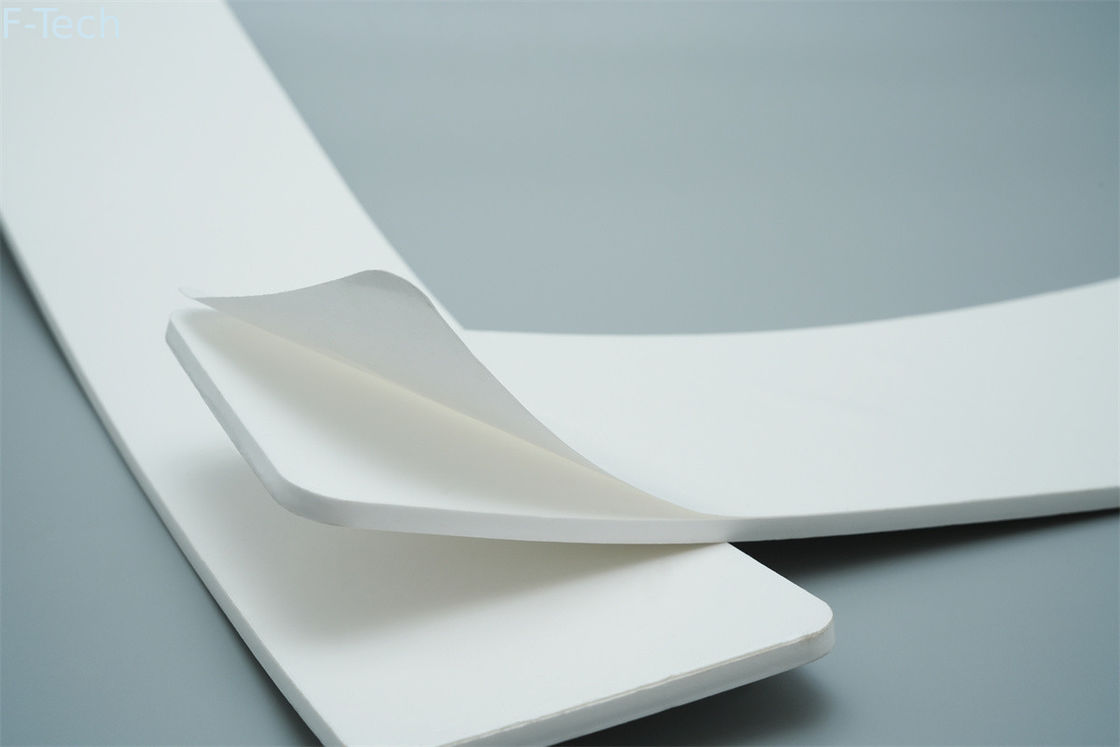

رغوة البولي بروبيلين الدقيقة المقاومة للهب (MPP) هي مادة رغوية مسامية مصنوعة باستخدام مادة البولي بروبيلين (PP) كركيزة لتشكيل عدد كبير من الفقاعات بحجم ميكرون في الجسم من خلال تكنولوجيا ثاني أكسيد الكربون فوق الحرج النظيفة.
رغوة MPP عبارة عن رغوة ذات خلية مغلقة مصنوعة من خرزات البولي بروبيلين التي توفر عزلًا حراريًا استثنائيًا وموصلية حرارية منخفضة واستقرارًا ممتازًا لدرجة الحرارة.باعتبارها مادة عازلة للبطارية، فإن رغوة MPP مناسبة جدًا لبطاريات NEV، والتي تتطلب درجات حرارة تشغيل مستقرة لضمان الأداء الأمثل والسلامة.
تتوفر رغوة MPP بكثافات مختلفة ويمكن تخصيصها لتلبية متطلبات الحماية الحرارية المحددة لتطبيقات بطاريات NEV المختلفة.بفضل الموصلية الحرارية المنخفضة وأداء العزل الممتاز، تضمن رغوة MPP أن تحافظ بطاريات NEV على درجة حرارة تشغيل مستقرة، مما يقلل من خطر ارتفاع درجة الحرارة أو تلف البطارية.
تتمتع رغوة MPP أيضًا بخصائص ممتازة للحماية من الحرائق، مصنفة على أنها UL94 V-0، مما يشير إلى مقاومتها المتميزة للاشتعال وعدم انتشار اللهب بمجرد إزالة مصدر الإشعال.تجعل خصائص الحماية من الحرائق هذه من رغوة MPP مادة مثالية لتطبيقات بطاريات NEV، مما يساعد على منع انتشار الحرائق وتحسين السلامة العامة.في حالة نشوب حريق، يمكن أن تساعد رغوة MPP في احتواء النيران وإطفائها، مما يقلل من مخاطر الضرر والإصابات.
يتم عرض معلمات الأداء الرئيسية في الجدول
| اسم الخاصية | وحدة | MPP25 فِهرِس |
قواعد الامتحان |
| لون | / | كميك 0 ~ 20(أبيض) | بانتون |
| كثافة | كجم/م3 | 36±5 | الكشف الأولي عن السماكة باستخدام مقياس السماكة Mitutoyo 547-301؛بالوزن والحجم حساب الكثافة. |
| منحنى الضغط | MPa | 10%:0.11 σ ≥0.24 20٪:0.14 σ ≥0.34 30%:0.17 σ ≥0.38 40%:0.22 σ ≥0.42 50%:0.28 σ ≥0.47 60%:0.34 σ ≥0.54 70%:0.44 σ ≥0.67 |
معدل الضغط 2 مم/دقيقة 0.02 ~ 8mpa منحنى الضغط حجم العينة 50*50*2 مللي متر |
| قوة الشد | MPa | ≥1.3 | أستم-D3 574-08 5 مم/دقيقة (معدل التمدد) |
| معامل الشد | MPa | ≥2.8 | |
| قوة القص | MPa | ≥1.1 | أستم C273c 273 م 5 ملم/دقيقة (معدل القص) |
| صلابة القص | ميجا باسكال / مم | ≥0.6 | أستم C273c 273 م 5 ملم/دقيقة (معدل القص) |
| معامل القص | MPa | ≥1.2 | أستم C273c 273 م 5 ملم/دقيقة (معدل القص) |
| التمدد في درجات الحرارة المنخفضة -30درجه مئوية |
MPa | ≥1.2 | أستم-d3574-08 5 مم/دقيقة (تمتد معدل) |
| تمتد درجة الحرارة العالية 60درجه مئوية |
MPa | ≥1.0 | أستم-d3574-08 5 مم/دقيقة (تمتد معدل) |
| ضعف 85 امتدت بعد الشيخوخة | MPa | >1.2 | أستم-d3574-08 5 مم/دقيقة (تمتد معدل) |
| معامل احتكاك Mpp للفيلم الأزرق | / | 0.181 ≥μs ≥0.577 0.112 ≥μk ≥0.535 |
جيجابايت 10006-88 |
| خشونة | ميكرومتر | 5 ~ 40 | جيجابايت/ر 1031-2009 |
| مقاوم للهب | / | UL94 HF-1(厚度 10 ملم) | أول94 |
| الأشياء المحظورة | / | بنفايات | بنفايات |
| مقاومة العزل | مΩ | ≥500 | 1000 فولت تيار مستمر 60 ثانية |
| أماه | ＜1 | 2700 فولت/60 ثانية | |
| توصيل حراري | ث/(م ·درجه مئوية) |
.050.05 | جيجابايت/ر 10295-2008 |
| السعة الحرارية محددة | ي/(كجم · درجه مئوية) |
1880 ± 200(@0درجه مئوية) 2235 ± 200(@ 40درجه مئوية) 2680 ± 200(@ 80درجه مئوية) |
أستم E1269-2011 |
| تصلب صعب | مم | ≥50 | "يتم وضع العينة (250*50*2 مم) بشكل مسطح على المنصة العالية، ويتم تثبيت 50 مم في أحد طرفيها على المنصة، والطرف الآخر معلق 200 مم للكشف عن الطرف المعلق ارتفاع الترهل النهائي" |
| معدل الاحتفاظ بالإجهاد الضاغط | / | ≥20% | ضغط 50٪ عقد 30 يومًا، كشف تغيرات الضغط |
| التسطيح | مم | ≥4 | الأبعاد: 100*150 ملم |
التطبيقات النموذجية
اتصل بنا في اي وقت
