ورقة مطاطية مقاومة للحرارة لبطارية السيارة فعالة حاصلة على شهادة IATF16949

مكان المنشأ	الصين
اسم العلامة التجارية	FQ
إصدار الشهادات	IATF16949
رقم الموديل	مطاط 1

تفاصيل المنتج

مادة:

مطاط السيليكون مثبطات اللهب العالية (إطار عازلة)

إبراز:

لوح مطاطي مقاوم للحرارة IATF16949

غلاف حراري لبطارية السيارة مقاوم للحرارة

غلاف حراري لبطارية السيارة فعالة

شروط الدفع والشحن

الحد الأدنى لكمية

حسب الطلب

الأسعار

Fuzhou Fuqiang Precision Co.,Ltd.

تفاصيل التغليف

كيس بولي بروبلين + كرتون

وقت التسليم

1000 قطعة / يوم

شروط الدفع

L / C ، T / T ، D / P

القدرة على العرض

1000 قطعة / يوم

وصف المنتج

التفاف البطارية صلابة اللهب شور حاجز أفلام عالية لهب سيليكون المطاط التفاف الحرارية البطارية

الخصائص الرئيسية

يتم استخدامه لتحقيق امتصاص طاقة التخزين المؤقت بين خلايا حزمة البطارية.

طبقة مركّبة من مطاط السيليكون المقاوم للحرارة مصنوعة من نسيج عنيد فائق القوة يجعلها تتمتع بقوة ميكانيكية عالية ؛
يمكن أن تحافظ على سلامة هيكلية صلبة في درجات حرارة عالية أو لهب ، ولها عزل كهربائي ممتاز ؛
دخان منخفض ، لهب منخفض وسمية منخفضة للدخان أثناء الاحتراق ؛
يمكن معالجتها بسماكات فائقة الرقة وتتمتع بمرونة ممتازة.

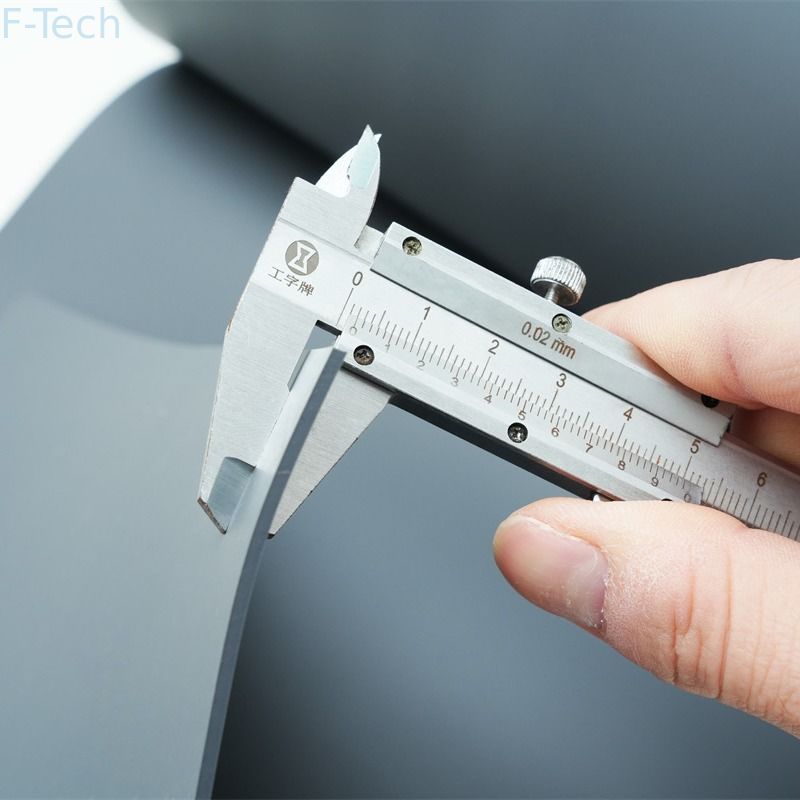

ورقة مطاطية مقاومة للحرارة لبطارية السيارة فعالة حاصلة على شهادة IATF16949 0

تخصيص

يتم عرض معلمات الأداء الرئيسية في الجدول

رقم سري	عناصر الاختبار	وحدة	قواعد الامتحان	الأب رقم.
رقم سري	عناصر الاختبار	وحدة	قواعد الامتحان	35 ريال سعودي	40-أ	50 ريال سعودي	60 ريال
1	صلابة	شور أ	غب / T531.1-2008	35 ± 7	40 ± 10	50 ± 10	60 ± 10
2	كثافة	ز / سم3	4.3.2	0.8≤μ ± 3σ≤1.4	1.00 μ ± 3σ≤1.51	1.00 μ ± 3σ≤1.51	1.1≤μ ± 3σ≤1.5
3	25℃منحنى الضغط	الآلام والكروب الذهنية	GB / T 7757-2009	10٪:0.12≤μ ± 3σ≤0.22	10٪:0.25≤μ ± 3σ≤0.53	10٪:0.25≤μ ± 3σ≤0.75	10٪:0.45 ميكرومتر ± 3σ≤0.80
				20٪:0.25≤μ ± 3σ≤0.45	20٪:0.50 ميكرومتر ± 3σ≤0.86	20٪:0.63≤μ ± 3σ≤1.77	20٪:0.95 ميكرومتر ± 3σ≤1.45
				30٪:0.45 ميكرومتر ± 3σ≤0.7	30٪:0.68 ميكرومتر ± 3σ≤1.32	30٪:1.20≤μ ± 3σ≤2.24	30٪:1.50 ميكرومتر ± 3σ≤2.50
4	25℃أداء القص تحت الضغط			القوة: µ-3σ≥0.8	مقاومة القص تحت الضغط: µ-3σ≥0.5	مقاومة القص تحت الضغط: µ-3σ≥0.2	مقاومة القص تحت الضغط: µ-3σ≥0.8
4	25℃أداء القص تحت الضغط			المعامل: حد أدنى 0.75	معامل القص تحت الضغط: Min≥0.75	معامل القص تحت الضغط: Min≥0.75	معامل القص تحت الضغط: Min≥0.75
5	25℃قوة الشد	الآلام والكروب الذهنية	GB / T 528-2009	µ-3σ≥0.8	µ-3σ≥1.1	µ-3σ≥1.65	/
6	-30℃منحنى الضغط	الآلام والكروب الذهنية	GB / T 7757-2009	10٪:0.08 μ ± 3σ≤.0.22	10٪:0.25≤μ ± 3σ≤0.53	10٪:0.35 ميكرومتر ± 3σ≤0.65	10٪:0.55 ميكرومتر ± 3σ≤0.90
				20٪:0.25≤μ ± 3σ≤0.45	20٪:0.50 ميكرومتر ± 3σ≤0.86	20٪:0.90 ميكرومتر ± 3σ≤1.20	20٪:1.10 μ ± 3σ≤1.95
				30٪:0.45≤μ ± 3σ≤0.9	30٪:0.68 ميكرومتر ± 3σ≤1.32	30٪:1.50 ميكرومتر ± 3σ≤2.00	30٪:2.00≤μ ± 3σ≤3.95
7	-30℃أداء القص تحت الضغط			القوة: µ-3σ≥0.8	مقاومة القص تحت الضغط: µ-3σ≥0.5	مقاومة القص تحت الضغط: µ-3σ≥0.2	مقاومة القص تحت الضغط: µ-3σ≥0.8
7	-30℃أداء القص تحت الضغط			المعامل: حد أدنى 0.75	معامل القص تحت الضغط: Min≥0.75	معامل القص تحت الضغط: Min≥0.75	معامل القص تحت الضغط: Min≥0.75
8	-30℃قوة الشد	الآلام والكروب الذهنية	GB / T 528-2009	µ-3σ≥0.8	µ-3σ≥1.1	µ-3σ≥1.65	/
8	-30℃قوة الشد	الآلام والكروب الذهنية	GB / T 528-2009	µ-3σ≥0.8	µ-3σ≥1.1	µ-3σ≥1.65	/
9	60℃منحنى الضغط	الآلام والكروب الذهنية	GB / T 7757-2009	10٪:0.12≤μ ± 3σ≤0.22	10٪:0.25≤μ ± 3σ≤0.53	10٪:0.35 ميكرومتر ± 3σ≤0.70	10٪:0.35≤μ ± 3σ≤0.80
				20٪:0.25≤μ ± 3σ≤0.45	20٪:0.50 ميكرومتر ± 3σ≤0.86	20٪:0.80 ميكرومتر ± 3σ≤1.30	20٪:0.65 ميكرومتر ± 3σ≤1.60
				30٪:0.45 ميكرومتر ± 3σ≤0.7	30٪:0.68 ميكرومتر ± 3σ≤1.32	30٪:1.00 μ ± 3σ≤2.10	30٪:1.00 μ ± 3σ≤2.50
10	60℃أداء القص تحت الضغط			القوة: µ-3σ≥0.8	مقاومة القص تحت الضغط: µ-3σ≥0.5	مقاومة القص تحت الضغط: µ-3σ≥0.2	مقاومة القص تحت الضغط: µ-3σ≥0.8
10	60℃أداء القص تحت الضغط			المعامل: حد أدنى 0.75	معامل القص تحت الضغط: Min≥0.75	معامل القص تحت الضغط: Min≥0.75	معامل القص تحت الضغط: Min≥0.75
11	60℃قوة الشد	الآلام والكروب الذهنية	GB / T 528-2009	µ-3σ≥0.8	µ-3σ≥1.1	µ-3σ≥1.65	/
12	منحنى ضغط مزدوج 85 بعد التقادم	الآلام والكروب الذهنية	GB / T 7757-2009	10٪:0.12≤μ ± 3σ≤0.22	10٪:0.25≤μ ± 3σ≤0.53	10٪:0.50 ميكرومتر ± 3σ≤0.70	10٪:0.40 ميكرومتر ± 3σ≤1.90
				20٪:0.25≤μ ± 3σ≤0.45	20٪:0.50 ميكرومتر ± 3σ≤0.86	20٪:0.90 μ ± 3σ≤1.30	20٪:1.00 μ ± 3σ≤3.20
				30٪:0.45 ميكرومتر ± 3σ≤0.75	30٪:0.68 ميكرومتر ± 3σ≤1.32	30٪:1.40 ميكرومتر ± 3σ≤2.10	30٪:1.70≤μ ± 3σ≤5.50
13	أداء قص مزدوج 85 بعد التقادم تحت الضغط			القوة: µ-3σ≥0.8	مقاومة القص تحت الضغط: µ-3σ≥0.5	مقاومة القص تحت الضغط: µ-3σ≥0.2	مقاومة القص تحت الضغط: µ-3σ≥0.8
13	أداء قص مزدوج 85 بعد التقادم تحت الضغط			المعامل: حد أدنى 0.75	معامل القص تحت الضغط: Min≥0.75	معامل القص تحت الضغط: Min≥0.75	معامل القص تحت الضغط: Min≥0.75
14	ضعف قوة الشد بعد الشيخوخة 85	الآلام والكروب الذهنية	GB / T 528-2009	µ-3σ≥0.8	µ-3σ≥1.1	µ-3σ≥1.65	/
15	منحنى الضغط بعد دورة درجات الحرارة العالية والمنخفضة	الآلام والكروب الذهنية	GB / T 7757-2009	10٪:0.12≤μ ± 3σ≤0.22	10٪:0.25≤μ ± 3σ≤0.53	10٪:0.45 ميكرومتر ± 3σ≤0.65	10٪:0.50 ميكرومتر ± 3σ≤2.20
				20٪:0.25≤μ ± 3σ≤0.45	20٪:0.50 ميكرومتر ± 3σ≤0.86	20٪:0.85 ميكرومتر ± 3σ≤1.35	20٪:1.00 μ ± 3σ≤4.00
				30٪:0.45 ميكرومتر ± 3σ≤0.7	30٪:0.68 ميكرومتر ± 3σ≤1.32	30٪:1.30 ميكرومتر ± 3σ≤2.50	30٪:1.80 ميكرومتر ± 3σ≤6.80
16	أداء القص تحت الضغط بعد درجات الحرارة العالية والمنخفضة	الآلام والكروب الذهنية	ASTM C273C / 273M-16	القوة: µ-3σ≥0.8	مقاومة القص تحت الضغط: µ-3σ≥0.5	مقاومة القص تحت الضغط: µ-3σ≥0.2	مقاومة القص تحت الضغط: µ-3σ≥0.8
16	أداء القص تحت الضغط بعد درجات الحرارة العالية والمنخفضة	الآلام والكروب الذهنية	ASTM C273C / 273M-16	المعامل: حد أدنى 0.75	معامل القص تحت الضغط: Min≥0.75	معامل القص تحت الضغط: Min≥0.75	معامل القص تحت الضغط: Min≥0.75
17	قوة الشد بعد دورة درجات الحرارة العالية والمنخفضة	الآلام والكروب الذهنية	GB / T 528-2009	µ-3σ≥0.8	µ-3σ≥1.1	µ-3σ≥1.65	/
18	مقاوم للهب	/	UL94	UL94 V0 (2 مم)	V0 (t≥2mm)	V0 (t≥2mm)	V0 (t≥2mm)
					V1 (1≤t＜2 مم)	V1 (1≤t＜2 مم)	V1 (1≤t＜2 مم)
					HB (0.4 درجة مئوية)＜1 مم)	HB (0.4 درجة مئوية)＜1 مم)	HB (0.4 درجة مئوية)＜1 مم)
19	كائن ممنوع	/	RoHS & REACH & ELV	RoHS & REACH & ELV	RoHS & REACH & ELV	RoHS & REACH & ELV	RoHS & REACH & ELV
20	عازلة	م	1000 فولت تيار مستمر 60 ثانية	µ-3σ≥500	µ-3σ≥500	µ-3σ≥500	µ-3σ≥500
21	معاوقة	مللي أمبير	2700 فولت تيار مستمر 60 ثانية	µ + 3σ≤1	µ + 3σ≤1	µ + 3σ≤1	µ + 3σ≤1
22	توصيل حراري	W / (م · ك)	GB / T 10295-2008	µ + 3σ≤0.8	µ + 3σ≤0.8	µ + 3σ≤0.8	µ + 3σ≤0.8
23	السعة الحرارية محددة	J / (ز · ك)	ASTM E1269-2011	µ-3σ≥0.9	µ-3σ≥0.9	µ-3σ≥0.9	µ-3σ≥0.9
24	معدل استبقاء الإجهاد	٪	GB / T1685-2008	≥40	≥40	≥40	≥40
25	25℃قوة القص مع لاصق على الوجهين	الآلام والكروب الذهنية	ASTM D1002	الحد الأدنى 0.8	الحد الأدنى 0.8	الحد الأدنى≥1.1	الحد الأدنى≥1.5
26	-30℃قوة القص مع لاصق على الوجهين	الآلام والكروب الذهنية	ASTM D1002	الحد الأدنى 0.6	الحد الأدنى 0.8	الحد الأدنى≥1.1	الحد الأدنى≥1.5
27	60℃قوة القص مع لاصق على الوجهين	الآلام والكروب الذهنية	ASTM D1002	الحد الأدنى 0.6	الحد الأدنى 0.8	الحد الأدنى 0.6	الحد الأدنى≥1.5
28	مزدوج 85 قوة القص الشيخوخة مع لاصق على الوجهين	الآلام والكروب الذهنية	ASTM D1002	الحد الأدنى 0.6	الحد الأدنى 0.8	الحد الأدنى≥1.1	الحد الأدنى≥1.5
29	مقاومة القص بعد دورات درجات الحرارة العالية والمنخفضة مع مادة لاصقة على الوجهين	الآلام والكروب الذهنية	ASTM D1002	الحد الأدنى 0.6	الحد الأدنى 0.8	الحد الأدنى≥1.1	الحد الأدنى≥1.5
29		الآلام والكروب الذهنية	ASTM D1002	الحد الأدنى 0.6	الحد الأدنى 0.8	الحد الأدنى≥1.1	الحد الأدنى≥1.5
